| Tools für die Arbeit mit AVRs |
|
AvrBaud AvrBaud ist ein kleines Programm für Windows 9x/ME/NT zum Errechnen des Baud-Codes UBR aus der Quarzfrequenz und der gewünschten Baudrate. Der resultierende Baudratenfehler wird angezeigt und es ist auch möglich, "saubere" Quarzfrequenzen ausrechnen zu lassen. avrbaud.exe (16 KB) |
AvrPower
|
AvrPower ist ein kleines Programm für Windows 3x/9x/ME/NT/W2K/XP, das für TwinAVR/SP12-kompatible Schaltungen gedacht ist (siehe unter Programmer). Dort erfolgt die Programmierung über die parallele Schnittstelle, wobei auch die Stromversorgung der Schaltung via LPT möglich ist. Mit einer solchen Stromversorgung kann man nicht nur den AVR programmieren, sondern auch kleinere Schaltungen betreiben (z.B. AVR, MAX232 und ein paar Leuchtdioden). Mit AvrPower kann man die Stromversorgungsleitungen der LPT softwareseitig ein- und ausschalten. avrpower.zip (20KB) Neu: Version 2.1 und 3.0 |
AvrTerm
|
AvrTerm ist ein spezielles Terminalprogramm für Windows 9x/ME (NT nur mit Treiber userport.sys), das speziell für die Zusammenarbeit mit meinem DL7UNO-AVR-Testboard entwickelt wurde. Es dient vor allem zum Kennenlernen der verschiedenen AVR-Features, zum Testen von Programmen und zum Debuggen. Neben verschiedenen Darstellungsformen für die Daten, die von der seriellen Schnittstelle eintreffen, ist eine der Besonderheiten, daß man die Stromversorgung der Schaltung TwinAVR/SP12-kompatibel ein- und ausschalten kann. Außerdem können die CTS/RTS-Handshake-Leitungen wie auf dem DL7UNO-Testboard vorgesehen zum Debuggen verwendet werden (diese Leitungen funktionieren dann schlicht wie eine "Software"-Leuchtdiode bzw. ein "Software"-Ein/Aus-Schalter).
avrterm.zip (23KB, Version 1.2.0.4) |
|

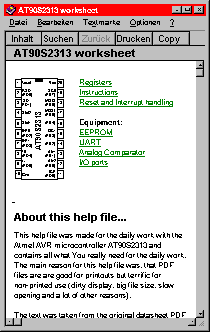

AT90S2313 worksheet Das "AT90S2313 worksheet" ist eine Windows-Hilfedatei mit den wichtigsten Informationen, die man für die tägliche Arbeit mit dem AT90S2313 braucht. Vor allem ist die vollständige Beschreibung aller Register enthalten, der Befehlssatz u.a.m. Die Windows-Hilfedatei ist auf dem Bildschirm viel besser lesbar als das Original PDF-Datasheet und durch die Stichwortsuche lassen sich die Informationen auch leichter finden. 90s2313.hlp (86KB. RECHTE Maustaste zum Download nehmen!) |
|
AVR-Assembler-Dokumentation als Windows-Hilfedatei Komplette AVR-Assembler-Doku (englisch) im WinHelp-Format mit ausführlicher Beschreibung aller Instruktionen und Direktiven. Viel kleiner als die Original-PDF-Versionen und viel besser auf dem Bildschirm zu lesen. Enthält aber die Bestandteile, die in der HTML-Version der Dokumentation fehlen. Neu: Update am 18.02.2004, Einarbeitung der Direktiven-Änderungen für den AVR Assembler 1.74 avrasm.hlp (190KB. RECHTE Maustaste zum Download nehmen!) |
